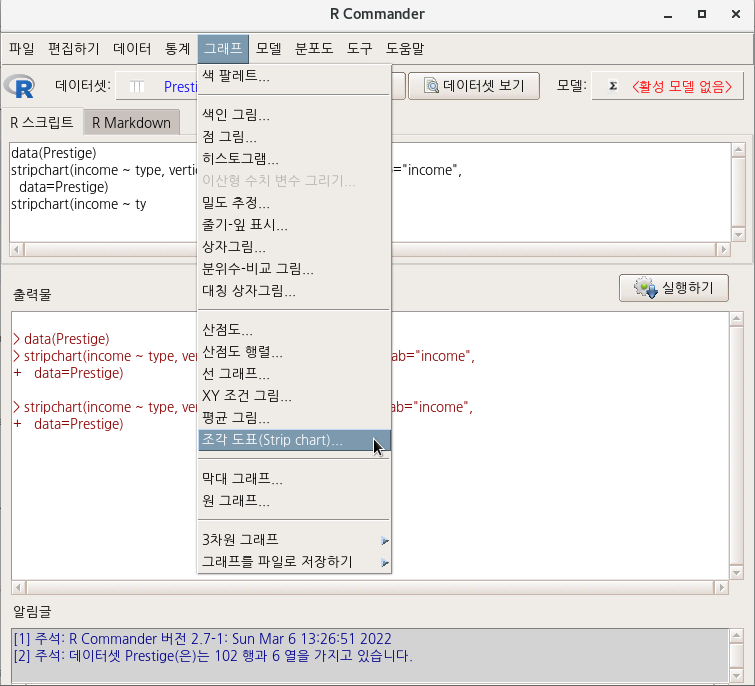

그래프 > 조각 도표...
Graphs > Strip chart...

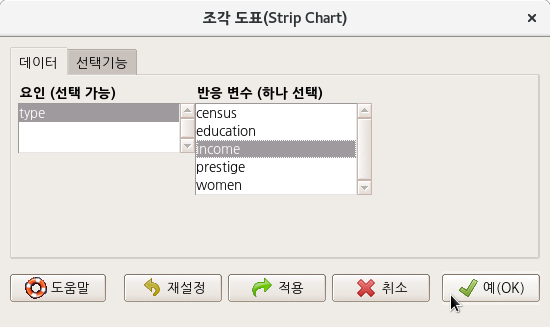

carData 패키지에 포함된 Prestige 데이터셋을 활성화 시킨다. type 이라는 요인이 하나만 있다. <반응 변수 (하나 선택)>에서 income 변수를 선택해보자.

<선택기능> 창에서, <값 복제하기>에 있는 '움직임(떨림)'을 선택해보자. 그리고, <그림 이름표>에 있는 이름표와 제목에 내용 이해를 돕는 변수 이름, 설명, 제목 등을 입력한다.

stripchart(income ~ type, vertical=TRUE, method="jitter",
	xlab="type (직업유형)", ylab="income (연소득)",
    main="1971년 캐나다 직업유형별 연소득에 관한 조각 도표", data=Prestige)

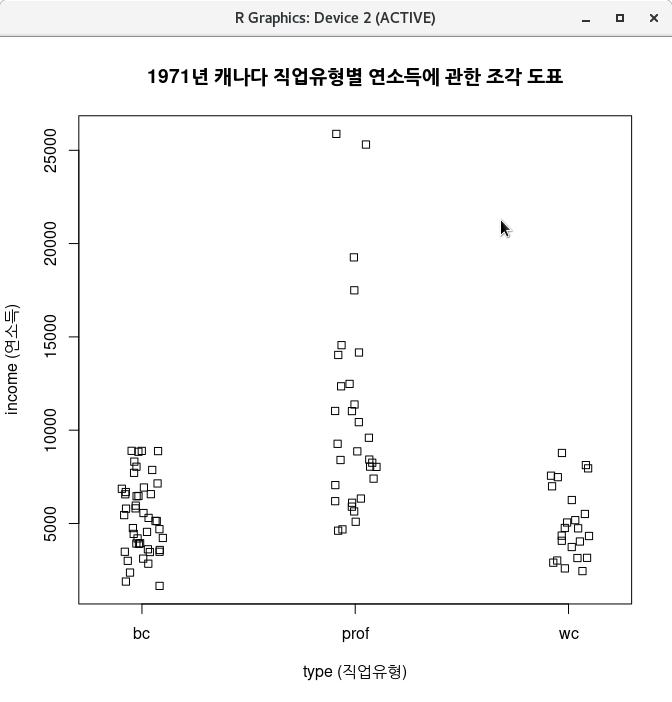

아래 그래픽장치 창에 '조각 도표(Strip chart)'가 제작된다. 직업유형별로 연소득의 사례들이 크기별로 표시되어 있음을 알 수 있다.

?stripchart  # graphics 패키지의 stripchart 도움말 보기

x <- stats::rnorm(50)
xr <- round(x, 1)
stripchart(x) ; m <- mean(par("usr")[1:2])
text(m, 1.04, "stripchart(x, \"overplot\")")
stripchart(xr, method = "stack", add = TRUE, at = 1.2)
text(m, 1.35, "stripchart(round(x,1), \"stack\")")
stripchart(xr, method = "jitter", add = TRUE, at = 0.7)
text(m, 0.85, "stripchart(round(x,1), \"jitter\")")

stripchart(decrease ~ treatment,
    main = "stripchart(OrchardSprays)",
    vertical = TRUE, log = "y", data = OrchardSprays)

stripchart(decrease ~ treatment, at = c(1:8)^2,
    main = "stripchart(OrchardSprays)",
    vertical = TRUE, log = "y", data = OrchardSprays)

그래프 > 평균 그림...
Graphs > Plot of means...

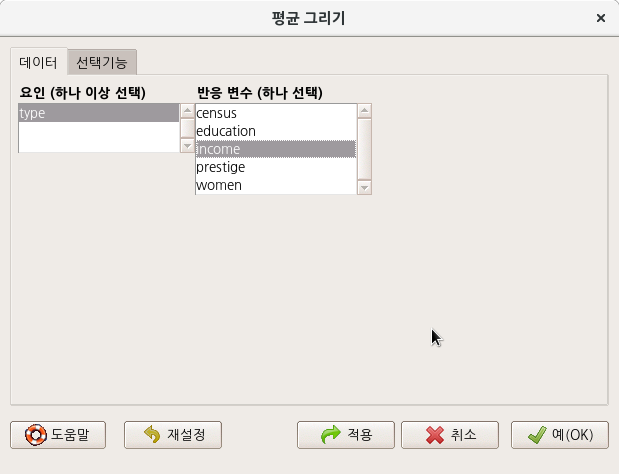

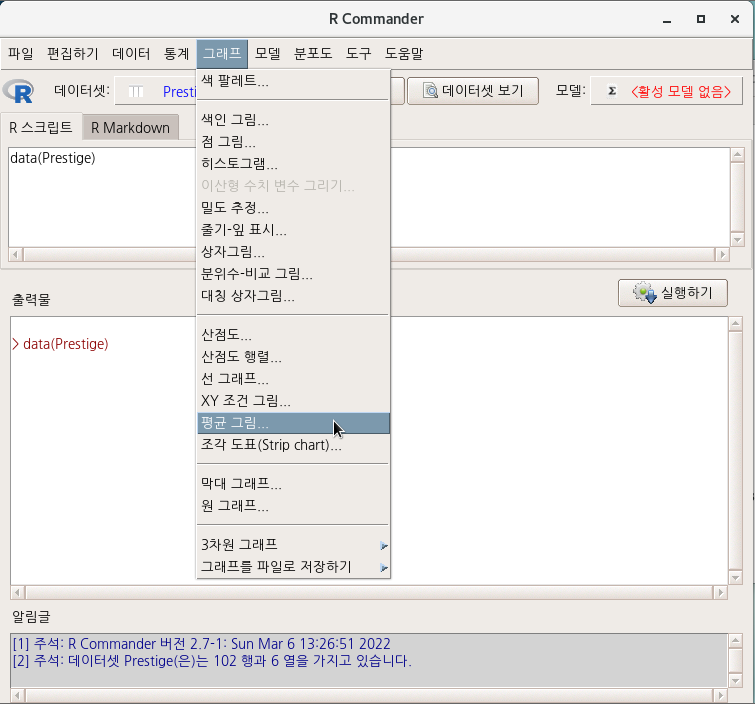

carData 패키지에 있는 Prestige 데이터셋을 활성화시키고, 그래프 메뉴창에 <평균 그림...> 기능을 선택하면 아래와 같은 추가 선택 창이 등장한다. type 이라는 요인형 변수 하나가 Prestige 데이터셋에 있어 자동 선택되며, <반응 변수 (하나 선택)>에서 income (수입, 연소득)을 선택해보자.

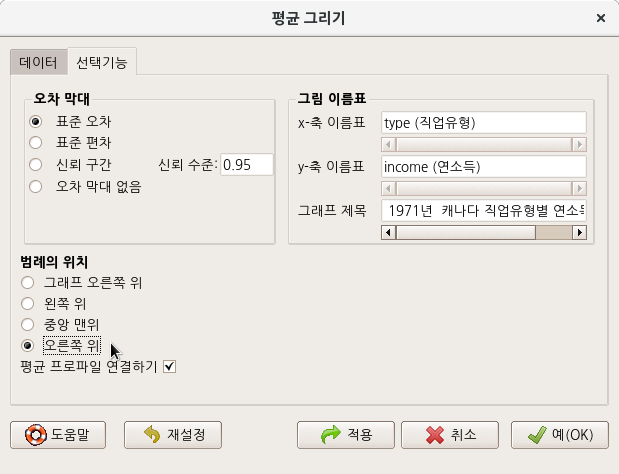

<선택기능> 창에서 <그림 이름표>에 내용적 이해를 돕기 위해 변수이름, 그래프 제목에 설명을 입력하자.

with(Prestige, plotMeans(income, type, error.bars="se", xlab="type (직업유형)",
  ylab="income (연소득)", main="1971년  캐나다 직업유형별 연소득 평균그림", connect=TRUE))

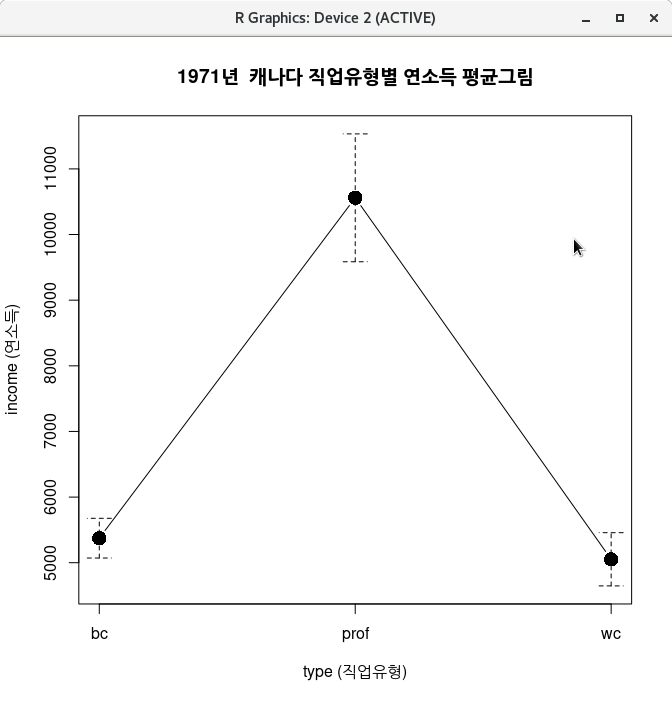

Prestige 데이터셋의 요인형 변수 type에는 세개의 수준이 있으며, bc, prof, wc 등이다. 아래 그래픽장치 창에는 bc, prof, wc 직업 유형에 포함된 직업들의 평균 소득을 알리는 그래프가 출력된다.

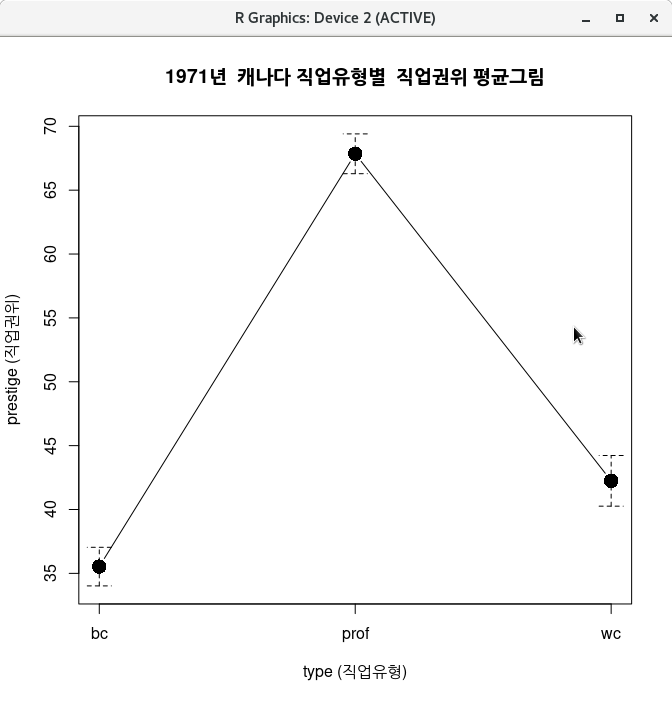

income 변수 대신 prestige 변수를 선택해보자. 해당 직업에 대한 사회적 권위의 크기를 표시하는 prestige 변수의 평균 그림을 직업유형 bc, prof, wc 별로 제작해 보자.

with(Prestige, plotMeans(income, type, error.bars="se",
	xlab="type (직업유형)", ylab="prestige (직업권위)",
    main="1971년  캐나다 직업유형별  직업권위 평균그림", connect=TRUE))

with(Prestige, plotMeans(prestige, type, error.bars="se", xlab="type (직업유형)",
  ylab="prestige (직업권위)", main="1971년 캐나다 직업유형별 직업권위 평균그림", connect=TRUE))

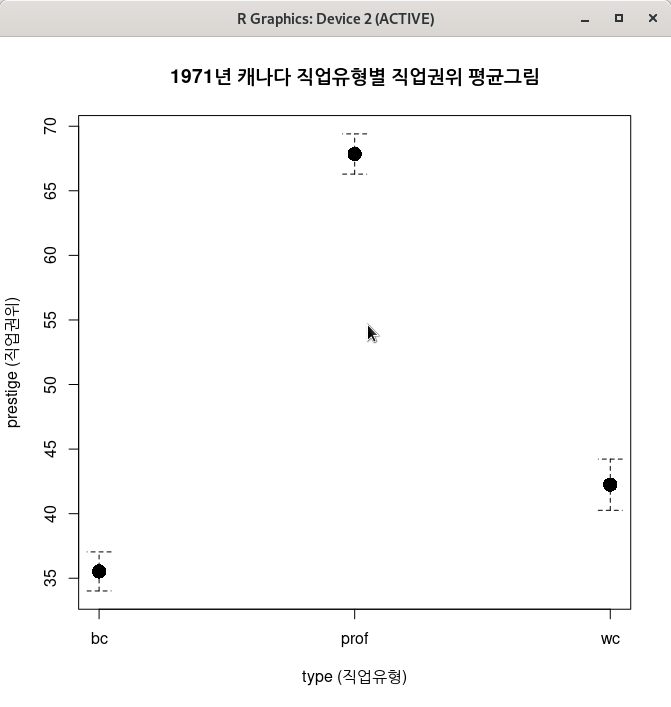

with(Prestige, plotMeans(prestige, type, error.bars="se", xlab="type (직업유형)",
  ylab="prestige (직업권위)", main="1971년 캐나다 직업유형별 직업권위 평균그림", connect=FALSE))

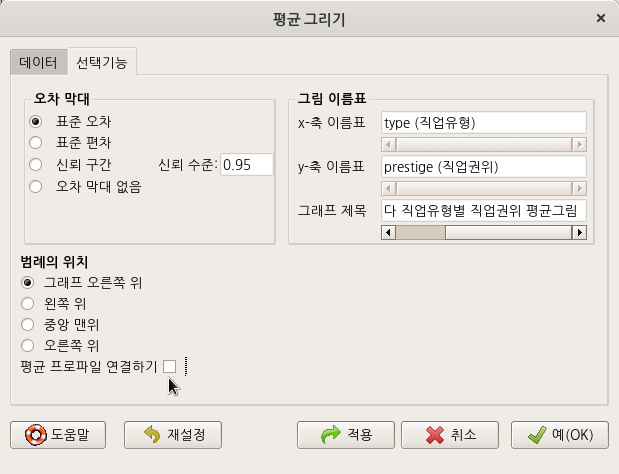

명령문의 함수 내부를 살펴보자. 맨 마지막의 'connect=TRUE/FALSE' 가 다를 것이다. 아래 메뉴 창의 맨 아래에서 <평균 프로파일 연결하기>에 표시를 제거해보자.

?plotMeans  # RcmdrMisc 패키지의 plotMeans 도움말 보기

if (require(car)){
    data(Moore)
    with(Moore, plotMeans(conformity, fcategory, partner.status, ylim=c(0, 25)))
}

그래프 > XY 조건 그림...
Graphs > XY conditioning plot...

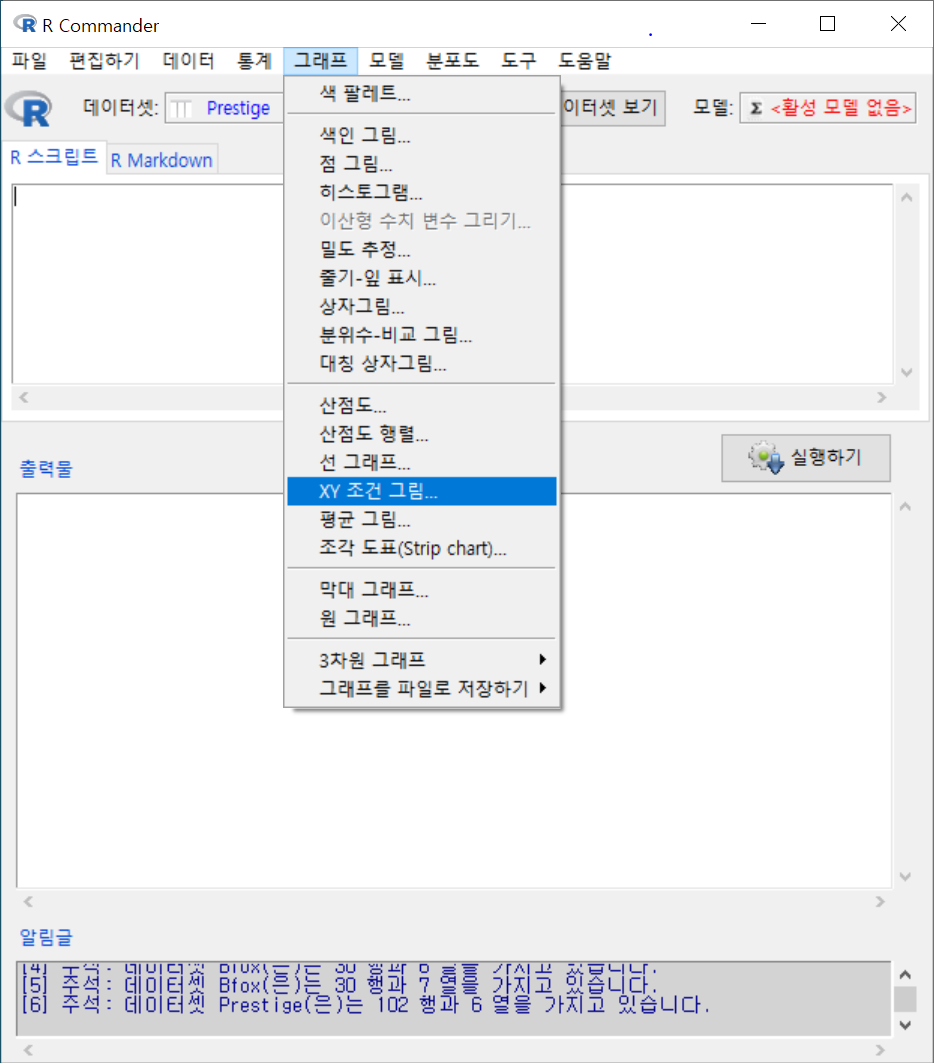

carData 패키지의 Prestige 데이터셋을 활성화시키자. 연소득과 직업의 사회적귄위에 대한 이해를 확대하고자 income, prestige 변수의 연관성에 대하여 시각적으로 점검한다고 하자. bc, prof, wc라는 수준을 가진 요인형 변수 type을 집단화시켜 시각화에 포함시키자.

<선택기능> 창에 있는 많은 선택 기능은 기본설정으로 놓고 오른쪽의 <그림 이름표>에 그래프의 내용적 이해를 높이고자 관련 사항을 추가적으로 입력하자.

xyplot(prestige ~ income, groups=type, type="p", pch=16,
  auto.key=list(border=TRUE), par.settings=simpleTheme(pch=16),
  scales=list(x=list(relation='same'), y=list(relation='same')), data=Prestige,
  xlab="income (연소득)", ylab="prestige (직업의권위)", main="연소득에 따른 직업의 사회적 권위인식")

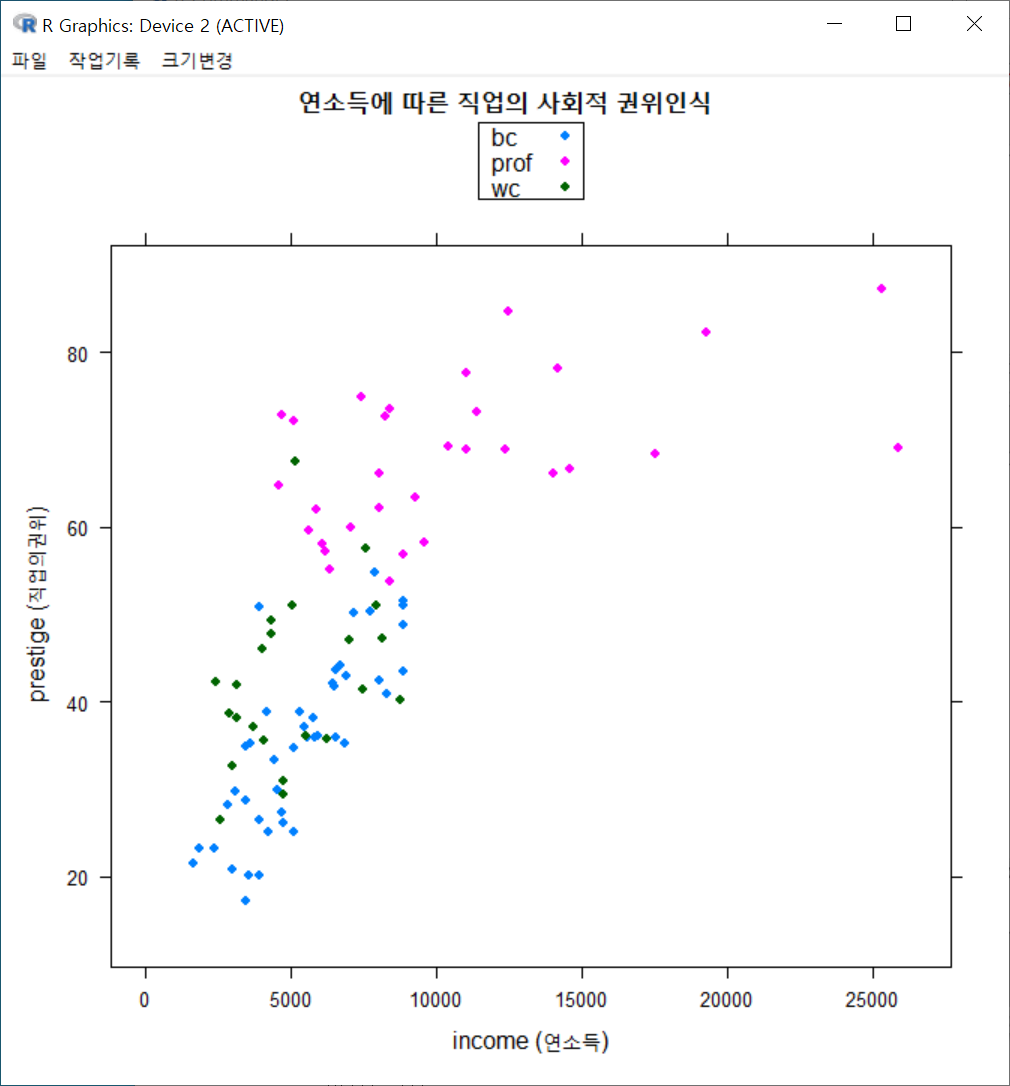

그래픽장치 창에 아래와 같은 그래프가 출력된다. 직업유형을 뜻하는 type 변수의 수준인 bc, prof, wc 수준의 범례가 보인다. 그리고 그 색깔별로 점들이 찍혀 있어, 추가적인 이해를 제공한다.

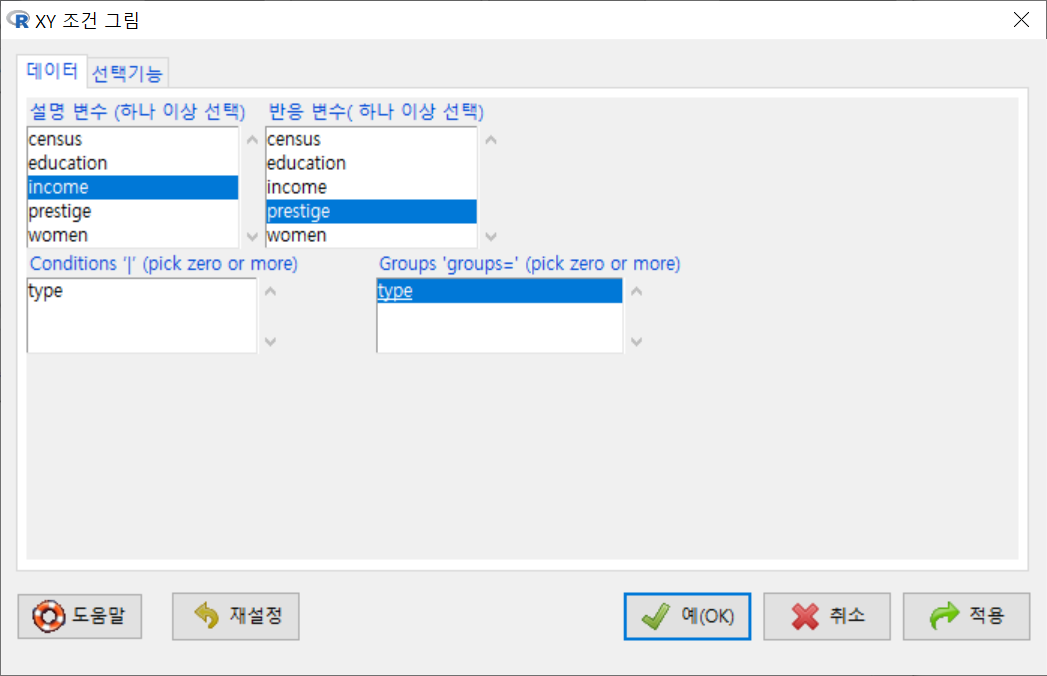

아래 그림은 직업유형 변수인 type을 "Groups 'groups='에서 해제하고, Conditions'|'에 선택한다.

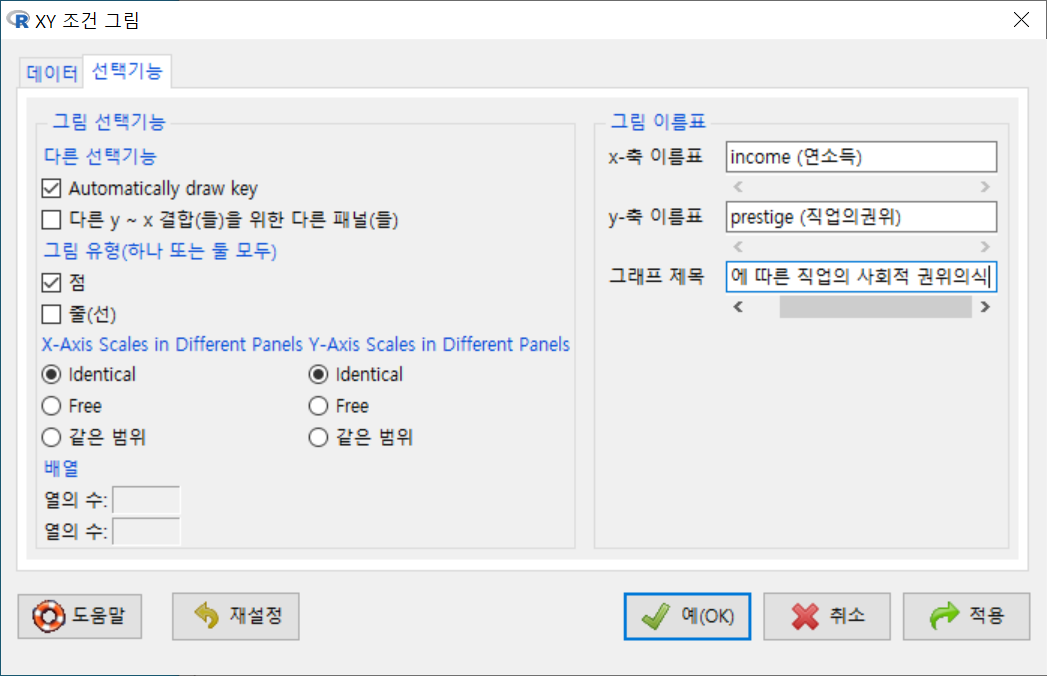

<선택기능>창의 오른쪽에 있는 <그림 이름표>에 내용적인 이해를 높이는 이름표과 제목을 넣자.

xyplot(prestige ~ income | type, type="p", pch=16, auto.key=list(border=TRUE),
   par.settings=simpleTheme(pch=16), scales=list(x=list(relation='same'),
  y=list(relation='same')), data=Prestige, xlab="income (연소득)", ylab="prestige
  (직업의권위)", main="연소득에 따른 직업의 사회적 권위의식")

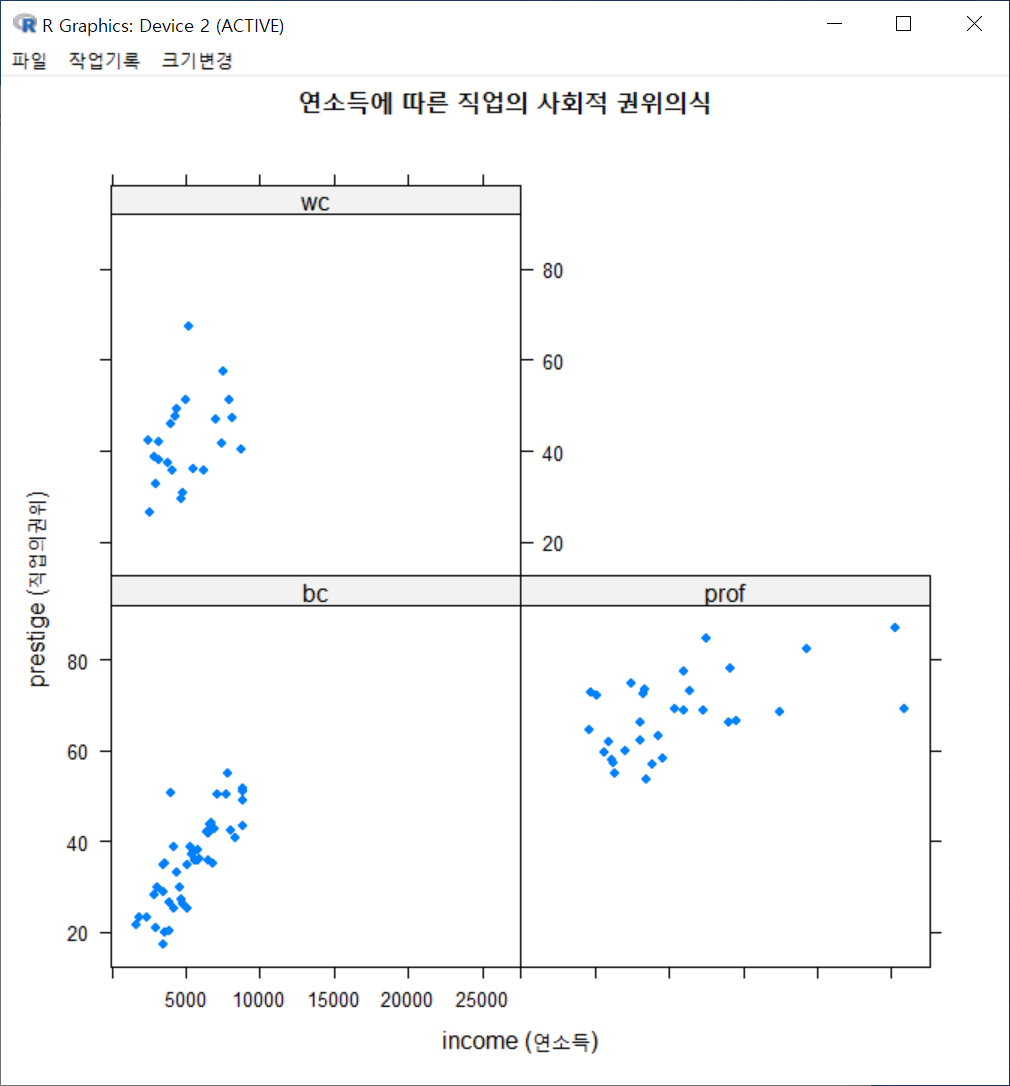

아래에 있는 그래픽장치 창은 위에 있는 그래픽장치 창과 달리 직업유형별(bc, prof, wc)별로 산점도가 각각 제작된다.

xyplot() 함수는 시계열적 수치형 변수와 관련해서는 lineplot()과 유사하게 그래프를 출력할 수 있다. carData 패키지의 Bfox의 사례를 수치형 time 변수로 변환시키고 그래프를 만들어보자.

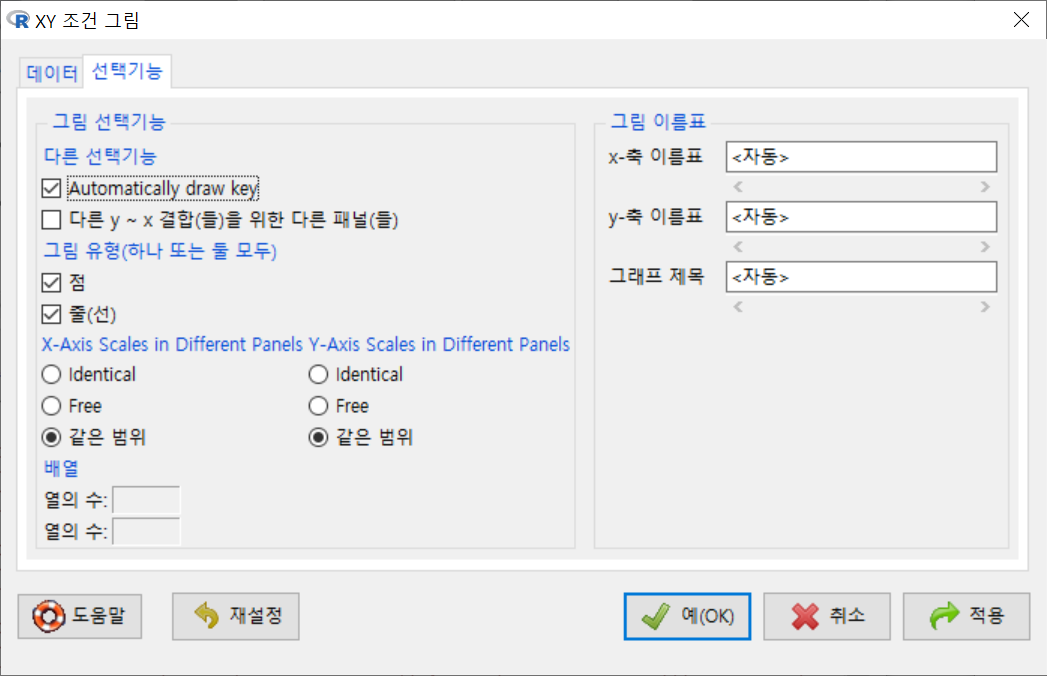

<선택기능> 창에 있는 <그림 유형(하나 또는 둘 모두)>에 점/줄(선) 모두 선택해보자. 물론 <그림 이름표>에 내용을 추가할 수도 있다.

xyplot(menwage + womwage ~ time, type=c("p", "l"), pch=16, auto.key=list(border=TRUE),
	par.settings=simpleTheme(pch=16), scales=list(x=list(relation='same'),
	y=list(relation='same')), data=Bfox)

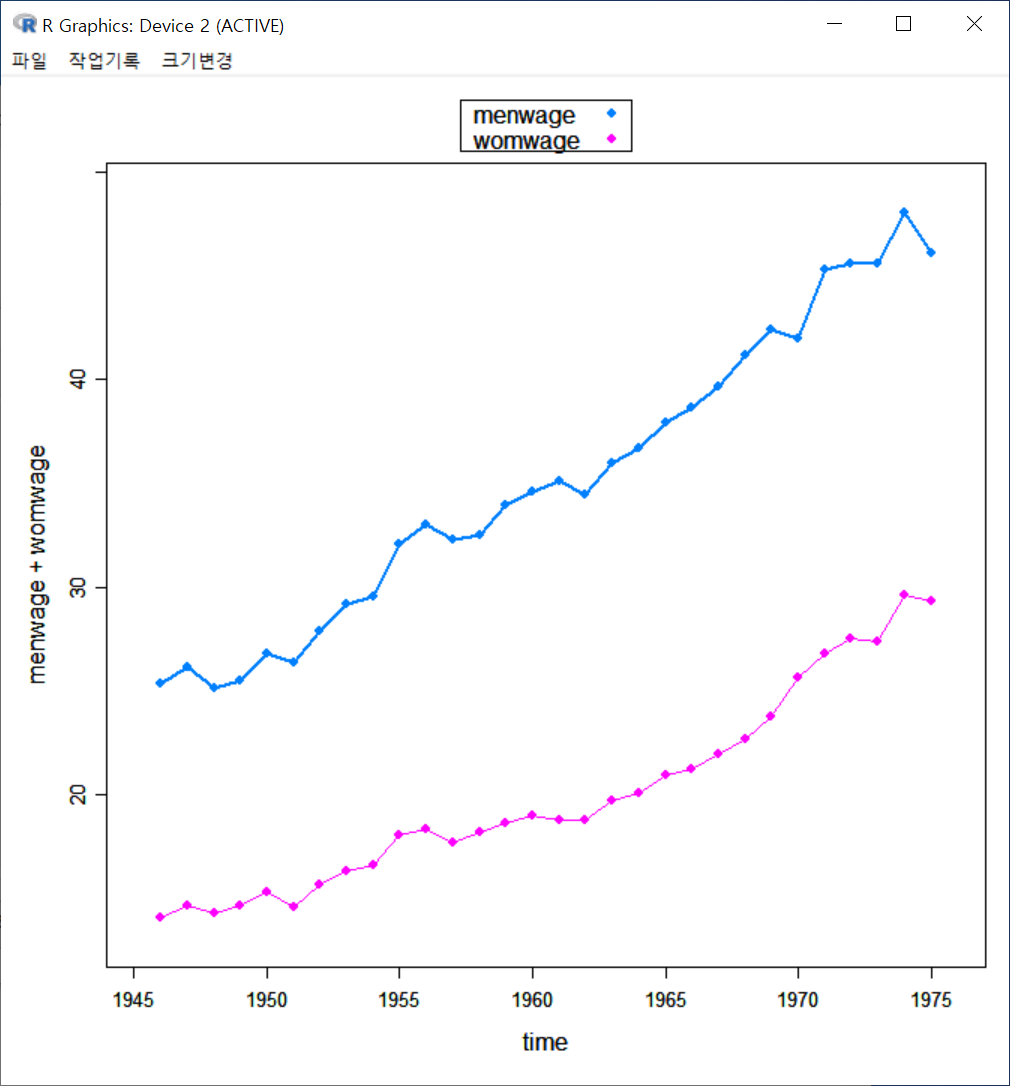

시간의 흐름에 따른 수치형 변수들의 변화 흐름을 파악할 수 있다. 주의해야할 점은 두개 이상의 수치형 변수를 그래프에 모두 넣을 경우, 각 변수들의 사례 기준(크기, 비율 등)이 동일해야 시각화가 특징을 잡아내는데 효과적이다.

?xyplot  # lattice 패키지의 xyplot 도움말 보기

require(stats)

## Tonga Trench Earthquakes

Depth <- equal.count(quakes$depth, number=8, overlap=.1)
xyplot(lat ~ long | Depth, data = quakes)
update(trellis.last.object(),
       strip = strip.custom(strip.names = TRUE, strip.levels = TRUE),
       par.strip.text = list(cex = 0.75),
       aspect = "iso")

## Examples with data from `Visualizing Data' (Cleveland, 1993) obtained
## from http://cm.bell-labs.com/cm/ms/departments/sia/wsc/

EE <- equal.count(ethanol$E, number=9, overlap=1/4)

## Constructing panel functions on the fly; prepanel
xyplot(NOx ~ C | EE, data = ethanol,
       prepanel = function(x, y) prepanel.loess(x, y, span = 1),
       xlab = "Compression Ratio", ylab = "NOx (micrograms/J)",
       panel = function(x, y) {
           panel.grid(h = -1, v = 2)
           panel.xyplot(x, y)
           panel.loess(x, y, span=1)
       },
       aspect = "xy")

## Extended formula interface

xyplot(Sepal.Length + Sepal.Width ~ Petal.Length + Petal.Width | Species,
       data = iris, scales = "free", layout = c(2, 2),
       auto.key = list(x = .6, y = .7, corner = c(0, 0)))


## user defined panel functions

states <- data.frame(state.x77,
                     state.name = dimnames(state.x77)[[1]],
                     state.region = state.region)
xyplot(Murder ~ Population | state.region, data = states,
       groups = state.name,
       panel = function(x, y, subscripts, groups) {
           ltext(x = x, y = y, labels = groups[subscripts], cex=1,
                 fontfamily = "HersheySans")
       })

## Stacked bar chart

barchart(yield ~ variety | site, data = barley,
         groups = year, layout = c(1,6), stack = TRUE,
         auto.key = list(space = "right"),
         ylab = "Barley Yield (bushels/acre)",
         scales = list(x = list(rot = 45)))

bwplot(voice.part ~ height, data=singer, xlab="Height (inches)")

dotplot(variety ~ yield | year * site, data=barley)

## Grouped dot plot showing anomaly at Morris

dotplot(variety ~ yield | site, data = barley, groups = year,
        key = simpleKey(levels(barley$year), space = "right"),
        xlab = "Barley Yield (bushels/acre) ",
        aspect=0.5, layout = c(1,6), ylab=NULL)

stripplot(voice.part ~ jitter(height), data = singer, aspect = 1,
          jitter.data = TRUE, xlab = "Height (inches)")

## Interaction Plot

xyplot(decrease ~ treatment, OrchardSprays, groups = rowpos,
       type = "a",
       auto.key =
       list(space = "right", points = FALSE, lines = TRUE))

## longer version with no x-ticks

## Not run:
bwplot(decrease ~ treatment, OrchardSprays, groups = rowpos,
       panel = "panel.superpose",
       panel.groups = "panel.linejoin",
       xlab = "treatment",
       key = list(lines = Rows(trellis.par.get("superpose.line"),
                  c(1:7, 1)),
                  text = list(lab = as.character(unique(OrchardSprays$rowpos))),
                  columns = 4, title = "Row position"))

## End(Not run)
