그래프 > 점 그림...

Graphs > Dot plot...

Linux 사례 (MX 21)

carData 패키지에 있는 Prestige 데이터셋을 이용하여 연습해보자. '데이터 > 패키지에 있는 데이터> 첨부된 패키지에서 데이터셋 읽기...'메뉴 기능을 사용하여 carData 패키지에 포함된 Prestige 데이터셋을 불러온다.

https://rcmdr.tistory.com/143



Prestige 데이터셋

carData > Prestige data(Prestige, package="carData") help("Prestige")

rcmdr.kr

데이터셋이 활성화되면, '그래프 > 점 그림...'메뉴 기능도 활성화된다.

Linux 사례 (MX 21)

Prestige 데이터셋에 있는 변수들 중에 prestige 변수는 '직업의 사회적 권위'에 관련 값을 담고 있다. Prestige 데이터셋에 있는 변수 type은 '직업유형'을 나타내는데 'bc', 'prof', 'wc' 등의 요인들을 갖고 있다. 블루칼라, 전문직, 화이트칼라를 뜻한다.

data(Prestige, package="carData")
with(Prestige, Dotplot(prestige, bin=FALSE))
with(Prestige, Dotplot(prestige, by=type, bin=FALSE))
with(Prestige, Dotplot(prestige, by=type, bin=TRUE, breaks="Sturges",
  xlab="직업유형별 사회적 권위"))

Dotplot() 함수를 사용하여 그래프를 출력한다. 함수에 포함된 인자들을 살펴보자. 아래와 같이 메뉴창에서 선택사항들을 결정하고, 필요사항을 입력하자.

Linux 사례 (MX 21)
Linux 사례 (MX 21)
Linux 사례 (MX 21)


?Dotplot  # RcmdrMisc 패키지의 Dotplot 도움말 보기

if (require(car)){
  data(Duncan)
  with(Duncan, {
    Dotplot(education)
    Dotplot(education, bin=TRUE)
    Dotplot(education, by=type)
    Dotplot(education, by=type, bin=TRUE)
  })
}

그래프 > 이산형 수치 변수 그리기...

Graphs > Plot discrete numeric variable...

Linux 사례 (MX 21)

carData 패키지의 Cowles 데이터셋을 활용해서 연습해보자.

data(Cowles, package="carData") # Cowles 데이터셋 불러오기
summary(Cowles)                 # Cowles 데이터셋의 요약정보 보기 (변수이름, 사례요약)

외향성을 의미하는 이산형 수치 변수인 extraversion을 선택한다.

Linux 사례 (MX 21)

요인형 변수 목록에 sex와 volunteer가 있다. volunteer를 선택한다.

Linux 사례 (MX 21)

<선택기능> 창의 선택 기능중에서 <축 크기조정>에 '백분율"을 선택한다. 그리고 <그림 이름표>에는 내용적 이해를 돕는 사항들을 넣을 수 있다.

Linux 사례 (MX 21)

아래와 같이 그래픽 창에 '이산형 수치 변수' extraversion의 백분율 분포가 자원봉사 지원 여부인 volunteer 변수의 요인형 수준인 'no', 'yes' 별로 그래프화된다.

Linux 사례 (MX 21)

with(Cowles, discretePlot(extraversion, by=volunteer, scale="percent", xlab="외향성 (extraversion)",
   ylab="비율 (%)", main="자원봉사 지원여부 그룹에 따른 외향성 분포"))

<관련 사항>

- Cowles 데이터셋 이해하기 -> https://rcmdr.tistory.com/154



Cowles 데이터셋

carData > Cowles data(Cowles, package="carData") help("Cowles") Cowles {carData} R Documentation Cowles and Davis's Data on Volunteering Description The Cowles data frame has 1421 rows and 4 co..

rcmdr.kr


?discretePlot  # RcmdrMisc 패키지의 discretePlot 도움말 보기

if (require(datasets)){
  data(mtcars)
  mtcars$cyl <- factor(mtcars$cyl)
  with(mtcars, {
    discretePlot(carb)
    discretePlot(carb, scale="percent")
    discretePlot(carb, by=cyl)
  })
}

그래프 > 그래프를 파일로 저장하기 > 3차원 RGL 그래프...
Graphs > Save graph to file > 3D RGL graph...

Linux 사례 (MX 21)
Linux 사례 (MX 21)

위의 그래프는 carData 패키지에서 제공하는 Prestige 데이터셋을 활용하여 만들었다. 3차원 그래프가 만들어졌다면, <3차원 RGL 그래프...> 기능이 활성화된다. 그리고 그 기능을 마우스로 선택하면 아래와 같은 경로, 파일이름, 형식을 추천하는 메뉴 창이 등장한다.

Linux 사례 (MX 21)
rgl.snapshot("/home/jhshin/RGLGraph_추가이름2.png")

'Graphs > Save graph to file' 카테고리의 다른 글

2. As PDF/Postscript/EPS...  (0) 2022.02.27
1. As bitmap...  (0) 2022.02.27

그래프 > 3D 그래프 > 그래프를 파일로 저장하기
Graphs > 3D graph > Save graph to file

Linux 사례 (MX 21)
Linux 사례 (MX 21)

carData 패키지에서 제공하는 Prestige 데이터셋을 활용하여 만든 3차원 산점도이다. 위와 같이 3차원 그래프를 만들었다면, <그래프를 파일로 저장하기> 기능이 활성화될 것이다. 이 기능을 선택하면, 아래와 같이 저장경로와 추천하는 파일이름과 형식이 제공된다.

Linux 사례 (MX 21)
rgl.snapshot("/home/jhshin/RGLGraph_추가이름1.png")

'Graphs > 3D graph' 카테고리의 다른 글

2. Identify observations with mouse  (0) 2022.03.06
1. 3D scatterplot  (0) 2022.03.06

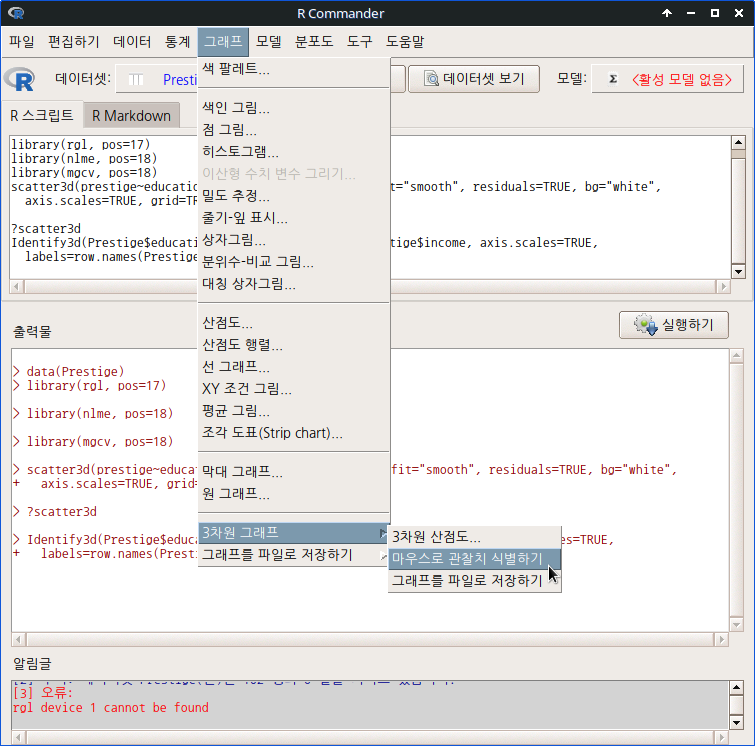

마우스로 관찰치 식별하기

Graphs > 3D graph > Identify observations with mouse

Linux 사례 (MX 21)



Linux 사례 (MX 21)

'Graphs > 3D graph' 카테고리의 다른 글

3. Save graph to file  (0) 2022.03.07
1. 3D scatterplot  (0) 2022.03.06

3차원 산점도...

Graphs > 3D graph > 3D scatterplot

Linux 사례 (MX 21)

carData 패키지에 있는 Prestige 데이터셋을 활성화시키자. 교육연수와 연소득이 직업의 사회적 권위에 미치는 영향을 점검한다고 생각하자. <설명 변수 (두개 선택)>에 education, income을 <반응 변수 (한개 선택)>에 prestige 변수를 선택한다.

Linux 사례 (MX 21)

<선택기능> 창에서 '축(axis) 규모 보이기', '표면 그리드 선 보이기'를 선택하고, <표면 적합화 방법>에서 '평활 회귀'를 선택해본다.

Linux 사례 (MX 21)

scatter3d(prestige~education+income, data=Prestige,
	fit="smooth", residuals=TRUE, bg="white",
    axis.scales=TRUE, grid=TRUE, ellipsoid=FALSE)

아래 그래픽장치 창에 등장하는 3차원 산점도는 회전을 시켜서 최적의 시점(perspective)을 찾을 수 있다.

Linux 사례 (MX 21)


?scatter3d  # car 패키지의 scatter3d 도움말 보기

    if(interactive() && require(rgl) && require(mgcv)){
scatter3d(prestige ~ income + education, data=Duncan, id=list(n=3))
Sys.sleep(5) # wait 5 seconds
scatter3d(prestige ~ income + education | type, data=Duncan)
Sys.sleep(5)
scatter3d(prestige ~ income + education | type, surface=FALSE,
	ellipsoid=TRUE, revolutions=3, data=Duncan)
scatter3d(prestige ~ income + education, fit=c("linear", "additive"),
	data=Prestige)
Sys.sleep(5)
scatter3d(prestige ~ income + education | type,
    radius=(1 + women)^(1/3), data=Prestige)
	}
	## Not run:

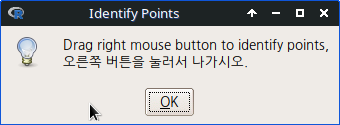

# drag right mouse button to identify points, click right button in open area to exit
scatter3d(prestige ~ income + education, data=Duncan, id=list(method="identify"))
scatter3d(prestige ~ income + education | type, data=Duncan, id=list(method="identify"))

## End(Not run)

'Graphs > 3D graph' 카테고리의 다른 글

3. Save graph to file  (0) 2022.03.07
2. Identify observations with mouse  (0) 2022.03.06

그래프 > 원 그래프...
Graphs > Pie chart...

Linux 사례 (MX 21)

carData 패키지에서 Prestige 데이터셋을 선택하여 활성화시키자. Prestige 데이터셋에는 요인형 변수가 type 하나이다. 원 그래프는 요인형 변수를 시각화할 때 사용하는 기법의 하나이다. <색깔 선택>에서 '색깔 팔레트에서'를 선택하고 <그림 이름표>에 내용을 이해하는데 효과적인 이름표와 제목을 입력한다.

Linux 사례 (MX 21)

with(Prestige, piechart(type, xlab="type (직업유형)", ylab="",
main="1971년 캐나다 직업군의 유형 비율", col=palette()[2:4], scale="percent"))

Linux 사례 (MX 21)


?pie  # graphics 패키지의 pie 도움말 보기

require(grDevices)
pie(rep(1, 24), col = rainbow(24), radius = 0.9)

pie.sales <- c(0.12, 0.3, 0.26, 0.16, 0.04, 0.12)
names(pie.sales) <- c("Blueberry", "Cherry",
    "Apple", "Boston Cream", "Other", "Vanilla Cream")
pie(pie.sales) # default colours
pie(pie.sales, col = c("purple", "violetred1", "green3",
                       "cornsilk", "cyan", "white"))
pie(pie.sales, col = gray(seq(0.4, 1.0, length.out = 6)))
pie(pie.sales, density = 10, angle = 15 + 10 * 1:6)
pie(pie.sales, clockwise = TRUE, main = "pie(*, clockwise = TRUE)")
segments(0, 0, 0, 1, col = "red", lwd = 2)
text(0, 1, "init.angle = 90", col = "red")

n <- 200
pie(rep(1, n), labels = "", col = rainbow(n), border = NA,
    main = "pie(*, labels=\"\", col=rainbow(n), border=NA,..")

## Another case showing pie() is rather fun than science:
## (original by FinalBackwardsGlance on http://imgur.com/gallery/wWrpU4X)
pie(c(Sky = 78, "Sunny side of pyramid" = 17, "Shady side of pyramid" = 5),
    init.angle = 315, col = c("deepskyblue", "yellow", "yellow3"), border = FALSE)

그래프 > 막대 그래프...
Graphs > Bar graph...

Linux 사례 (MX 21)

carData 패키지에 있는 Prestige 데이터셋을 활성화시키자. Prestige 데이터셋에는 요인형 변수가 한개 있다. type 변수인데 자동으로 선택된다. 만약 두개 이상이라면, 그 아래 있는 <집단 기준으로 그리기...>에서 추가적인 요인형변수를 선택할 수 있다.

Linux 사례 (MX 21)

<선택기능> 창에 있는 <축 크기조정>에서 '백분율'을 선택하자. <색깔 선택>에서 '색깔 팔레트에서'를 선택하자. 그리고 <그림 이름표>에 그래프를 이해하는 데 효과적인 이름표와 제목을 입력하자.

Linux 사례 (MX 21)

with(Prestige, Barplot(type, xlab="type (직업유형)", ylab="Percent",
  main="1971년 캐나다 직업군에서 직업유형별 막대그래프",
  col=palette()[2], scale="percent", label.bars=TRUE))

아래와 같이 그래픽장치 창에 막대 그래프가 출력된다.

Linux 사례 (MX 21)


?Barplot  # RcmdrMisc 패키지의 Barplot 도움말 보기

with(Mroz, {
  Barplot(wc)
  Barplot(wc, col="lightblue", label.bars=TRUE)
  Barplot(wc, by=hc)
  Barplot(wc, by=hc, scale="percent", label.bars=TRUE)
  Barplot(wc, by=hc, style="parallel",
    scale="percent", legend.pos="center")
})

그래프 > 조각 도표...
Graphs > Strip chart...

Linux 사례 (CentOS 7.x)

carData 패키지에 포함된 Prestige 데이터셋을 활성화 시킨다. type 이라는 요인이 하나만 있다. <반응 변수 (하나 선택)>에서 income 변수를 선택해보자.

Linux 사례 (CentOS 7.x)

<선택기능> 창에서, <값 복제하기>에 있는 '움직임(떨림)'을 선택해보자. 그리고, <그림 이름표>에 있는 이름표와 제목에 내용 이해를 돕는 변수 이름, 설명, 제목 등을 입력한다.

Linux 사례 (CentOS 7.x)

stripchart(income ~ type, vertical=TRUE, method="jitter",
	xlab="type (직업유형)", ylab="income (연소득)",
    main="1971년 캐나다 직업유형별 연소득에 관한 조각 도표", data=Prestige)

아래 그래픽장치 창에 '조각 도표(Strip chart)'가 제작된다. 직업유형별로 연소득의 사례들이 크기별로 표시되어 있음을 알 수 있다.


?stripchart  # graphics 패키지의 stripchart 도움말 보기

x <- stats::rnorm(50)
xr <- round(x, 1)
stripchart(x) ; m <- mean(par("usr")[1:2])
text(m, 1.04, "stripchart(x, \"overplot\")")
stripchart(xr, method = "stack", add = TRUE, at = 1.2)
text(m, 1.35, "stripchart(round(x,1), \"stack\")")
stripchart(xr, method = "jitter", add = TRUE, at = 0.7)
text(m, 0.85, "stripchart(round(x,1), \"jitter\")")

stripchart(decrease ~ treatment,
    main = "stripchart(OrchardSprays)",
    vertical = TRUE, log = "y", data = OrchardSprays)

stripchart(decrease ~ treatment, at = c(1:8)^2,
    main = "stripchart(OrchardSprays)",
    vertical = TRUE, log = "y", data = OrchardSprays)

그래프 > 평균 그림...
Graphs > Plot of means...

Linux 사례 (CentOS 7.x)

carData 패키지에 있는 Prestige 데이터셋을 활성화시키고, 그래프 메뉴창에 <평균 그림...> 기능을 선택하면 아래와 같은 추가 선택 창이 등장한다. type 이라는 요인형 변수 하나가 Prestige 데이터셋에 있어 자동 선택되며, <반응 변수 (하나 선택)>에서 income (수입, 연소득)을 선택해보자.

Linux 사례 (CentOS 7.x)

<선택기능> 창에서 <그림 이름표>에 내용적 이해를 돕기 위해 변수이름, 그래프 제목에 설명을 입력하자.

Linux 사례 (CentOS 7.x)

with(Prestige, plotMeans(income, type, error.bars="se", xlab="type (직업유형)",
  ylab="income (연소득)", main="1971년  캐나다 직업유형별 연소득 평균그림", connect=TRUE))

Prestige 데이터셋의 요인형 변수 type에는 세개의 수준이 있으며, bc, prof, wc 등이다. 아래 그래픽장치 창에는 bc, prof, wc 직업 유형에 포함된 직업들의 평균 소득을 알리는 그래프가 출력된다.

Linux 사례(CentOS 7.x)

income 변수 대신 prestige 변수를 선택해보자. 해당 직업에 대한 사회적 권위의 크기를 표시하는 prestige 변수의 평균 그림을 직업유형 bc, prof, wc 별로 제작해 보자.

with(Prestige, plotMeans(income, type, error.bars="se",
	xlab="type (직업유형)", ylab="prestige (직업권위)",
    main="1971년  캐나다 직업유형별  직업권위 평균그림", connect=TRUE))

Linux 사례 (MX 21)

with(Prestige, plotMeans(prestige, type, error.bars="se", xlab="type (직업유형)",
  ylab="prestige (직업권위)", main="1971년 캐나다 직업유형별 직업권위 평균그림", connect=TRUE))
with(Prestige, plotMeans(prestige, type, error.bars="se", xlab="type (직업유형)",
  ylab="prestige (직업권위)", main="1971년 캐나다 직업유형별 직업권위 평균그림", connect=FALSE))

명령문의 함수 내부를 살펴보자. 맨 마지막의 'connect=TRUE/FALSE' 가 다를 것이다. 아래 메뉴 창의 맨 아래에서 <평균 프로파일 연결하기>에 표시를 제거해보자.

Linux 사례 (MX 21)
Linux 사례 (MX 21)


?plotMeans  # RcmdrMisc 패키지의 plotMeans 도움말 보기

if (require(car)){
    data(Moore)
    with(Moore, plotMeans(conformity, fcategory, partner.status, ylim=c(0, 25)))
}
