모델 > 그래프 > 기초 진단 그림

Models > Graphs > Basic diagnostic plots

Linux 사례 (MX 21)

데이터셋을 활성화시키고, 분석 모형을 만들었다면, '모델 > 그래프 > 기초 진단 그림...' 메뉴 기능을 사용할 수 있다. carData 패키지의 Prestige 데이터셋을 이용하여 연습해보자.



먼저, Prestige 데이터셋을 활성화 시키자. '데이터 > 패키지에 있는 데이터 > 첨부된 패키지에서 데이터셋 읽기...' 메뉴 기능을 선택하고, 다음 화면에서 carData 패키지에 포함된 데이터셋들 중에서 Prestige를 찾아서 선택한다. 그러면, R Commander 상단의 <활성 데이터셋 없음> 버튼이 'Prestige'로 바뀐다.



Prestige 데이터셋을 이용하여 LinearModel.1 모형을 만든다. '통계 > 적합성 모델 > 선형 모델...' 메뉴 기능을 이용할 수 있다.

LinearModel.1 <- lm(prestige ~ education + log(income), data=Prestige)
summary(LinearModel.1)

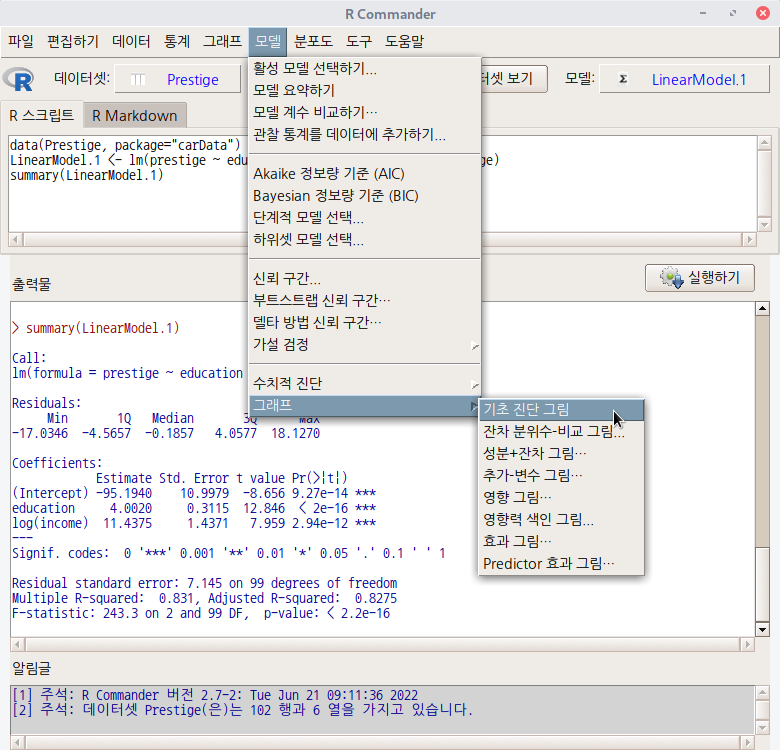

LinearModel.1 모형이 활성화된 이후, '모델 > 그래프 > 기초 진단 그림...' 메뉴 기능을 선택하면 아래와 같은 그래픽 장치 창이 등장한다.

Linux 사례 (MX 21)

oldpar <- par(oma=c(0,0,3,0), mfrow=c(2,2))
plot(LinearModel.1)
par(oldpar)

'Models > Graphs' 카테고리의 다른 글

8. Predictor effect plots...  (0) 2022.06.21
6. Influence index plot...  (0) 2022.06.21
2. Residual quantile-comparison plot...  (0) 2022.06.21
5. Influence plot...  (0) 2022.06.21
4. Added-variable plots...  (0) 2022.06.20

모델 > 그래프 > Predictor 효과 그림...
Models > Graphs > Predictor effect plots...

Linux 사례 (MX 21)

데이터셋을 활성화시키고, 분석 모형을 만들었다면, '모델 > 그래프 > Predictor 효과 그림...' 메뉴 기능을 사용할 수 있다. carData 패키지의 Prestige 데이터셋을 이용하여 연습해보자.

먼저, Prestige 데이터셋을 활성화 시키자. '데이터 > 패키지에 있는 데이터 > 첨부된 패키지에서 데이터셋 읽기...' 메뉴 기능을 선택하고, 다음 화면에서 carData 패키지에 포함된 데이터셋들 중에서 Prestige를 찾아서 선택한다. 그러면, R Commander 상단의 <활성 데이터셋 없음> 버튼이 'Prestige'로 바뀐다.

Prestige 데이터셋을 이용하여 LinearModel.1 모형을 만든다. '통계 > 적합성 모델 > 선형 모델...' 메뉴 기능을 이용할 수 있다.

LinearModel.1 <- lm(prestige ~ education + log(income), data=Prestige)
summary(LinearModel.1)

LinearModel.1 모형이 활성화된 이후, '모델 > 그래프 > Predictor 효과 그림...' 메뉴 기능을 선택하면 아래와 같은 하위 화면이 등장한다. 예측변수 두개를 모두 선택한다. 메뉴 창 오른쪽 끝 아래에 있는 예(OK) 버튼을 누른다.

Linux 사례 (MX 21)
Linux 사례 (MX 21)
plot(predictorEffects(LinearModel.1))

?predictorEffects   #  Predictor 효과 그림 도움말보기

'Models > Graphs' 카테고리의 다른 글

1. Basic diagnostic plots  (0) 2022.06.21
6. Influence index plot...  (0) 2022.06.21
2. Residual quantile-comparison plot...  (0) 2022.06.21
5. Influence plot...  (0) 2022.06.21
4. Added-variable plots...  (0) 2022.06.20

모델 > 그래프 > 영향력 색인 그림...

Models > Graphs > Influence index plot...

Linux 사례 (MX 21)

데이터셋을 활성화시키고, 분석 모형을 만들었다면, '모델 > 그래프 > 영향력 색인 그림...' 메뉴 기능을 사용할 수 있다. carData 패키지의 Prestige 데이터셋을 이용하여 연습해보자.



먼저, Prestige 데이터셋을 활성화 시키자. '데이터 > 패키지에 있는 데이터 > 첨부된 패키지에서 데이터셋 읽기...' 메뉴 기능을 선택하고, 다음 화면에서 carData 패키지에 포함된 데이터셋들 중에서 Prestige를 찾아서 선택한다. 그러면, R Commander 상단의 <활성 데이터셋 없음> 버튼이 'Prestige'로 바뀐다.



Prestige 데이터셋을 이용하여 LinearModel.1 모형을 만든다. '통계 > 적합성 모델 > 선형 모델...' 메뉴 기능을 이용할 수 있다.

LinearModel.1 <- lm(prestige ~ education + log(income), data=Prestige)
summary(LinearModel.1)

LinearModel.1 모형이 활성화된 이후, '모델 > 그래프 > 영향력 색인 그림...' 메뉴 기능을 선택하면 아래와 같은 하위 화면이 등장한다. 메뉴 창 오른쪽 끝 아래에 있는 예(OK) 버튼을 누른다.

Linux 사례 (MX 21)
Linux 사례 (MX 21)

influenceIndexPlot(LinearModel.1, id=list(method="y", n=2), vars=c("Cook", "Studentized", "Bonf",
  "hat"))

?influenceIndexPlot   # 영향력 색인 그림의 도움말 보기

'Models > Graphs' 카테고리의 다른 글

1. Basic diagnostic plots  (0) 2022.06.21
8. Predictor effect plots...  (0) 2022.06.21
2. Residual quantile-comparison plot...  (0) 2022.06.21
5. Influence plot...  (0) 2022.06.21
4. Added-variable plots...  (0) 2022.06.20

모델 > 그래프 > 잔차 분위수-비교 그림...
Models > Graphs > Residual quantile-comparison plot...

Linux 사례 (MX 21)

데이터셋을 활성화시키고, 분석 모형을 만들었다면, '모델 > 그래프 > 잔차 분위수-비교 그림...' 메뉴 기능을 사용할 수 있다. carData 패키지의 Prestige 데이터셋을 이용하여 연습해보자.

먼저, Prestige 데이터셋을 활성화 시키자. '데이터 > 패키지에 있는 데이터 > 첨부된 패키지에서 데이터셋 읽기...' 메뉴 기능을 선택하고, 다음 화면에서 carData 패키지에 포함된 데이터셋들 중에서 Prestige를 찾아서 선택한다. 그러면, R Commander 상단의 <활성 데이터셋 없음> 버튼이 'Prestige'로 바뀐다.

Prestige 데이터셋을 이용하여 LinearModel.1 모형을 만든다. '통계 > 적합성 모델 > 선형 모델...' 메뉴 기능을 이용할 수 있다.

LinearModel.1 <- lm(prestige ~ education + log(income), data=Prestige)
summary(LinearModel.1)

LinearModel.1 모형이 활성화된 이후, '모델 > 그래프 > 잔차 분위수-비교 그림...' 메뉴 기능을 선택하면 아래와 같은 하위 화면이 등장한다. 메뉴 창 오른쪽 끝 아래에 있는 예(OK) 버튼을 누른다.

Linux 사례 (MX 21)
Linux 사례 (MX 21)
Linux 사례 (MX 21)

?qqPlot  # qqPlot 함수의 도움말 보기
Prestige["farmers", ]          # farmers 사례의 prestige 값 점검
fitted(LinearModel.1)["farmers"]    # prestige에 대한 모형 추정치 (과소?)
residuals(LinearModel.1)["farmers"]
rstudent(LinearModel.1)["farmers"]

Prestige["collectors", ]       # collectors 사례의 prestige 값 점검
fitted(LinearModel.1)["collectors"] # prestige에 대한 모형 추정치 (과대?)
residuals(LinearModel.1)["collectors"]
rstudent(LinearModel.1)["collectors"]
Linux 사례 (MX 21)
Linux 사례 (MX 21)

https://rcmdr.tistory.com/114

Quantile-comparison plot...

그래프 > 분위수-비교 그림... Graphs > Quantile-comparison plot... 분위수-비교 그림은 수치형 변수 사례 값의 분포적 경향성을 확인하는데 사용된다. 또한 변수들의 관계에 대한 수리적 계산 과정에서

rcmdr.kr

'Models > Graphs' 카테고리의 다른 글

8. Predictor effect plots...  (0) 2022.06.21
6. Influence index plot...  (0) 2022.06.21
5. Influence plot...  (0) 2022.06.21
4. Added-variable plots...  (0) 2022.06.20
3. Component + residual plots...  (0) 2022.06.20

모델 > 그래프 > 영향 그림...

Models > Graphs > Influence plot...

Linux 사례 (MX 21)

데이터셋을 활성화시키고, 분석 모형을 만들었다면, '모델 > 그래프 > 영향 그림...' 메뉴 기능을 사용할 수 있다. carData 패키지의 Prestige 데이터셋을 이용하여 연습해보자.



먼저, Prestige 데이터셋을 활성화 시키자. '데이터 > 패키지에 있는 데이터 > 첨부된 패키지에서 데이터셋 읽기...' 메뉴 기능을 선택하고, 다음 화면에서 carData 패키지에 포함된 데이터셋들 중에서 Prestige를 찾아서 선택한다. 그러면, R Commander 상단의 <활성 데이터셋 없음> 버튼이 'Prestige'로 바뀐다.



Prestige 데이터셋을 이용하여 LinearModel.1 모형을 만든다. '통계 > 적합성 모델 > 선형 모델...' 메뉴 기능을 이용할 수 있다.

LinearModel.1 <- lm(prestige ~ education + log(income), data=Prestige)
summary(LinearModel.1)

LinearModel.1 모형이 활성화된 이후, '모델 > 그래프 > 영향 그림...' 메뉴 기능을 선택하면 아래와 같은 하위 화면이 등장한다.

Linux 사례 (MX 21)
Linux 사례 (MX 21)



Linux 사례 (MX 21)


?influencePlot   # car 패키지에 있는 influencePlot 도움말 보기

'Models > Graphs' 카테고리의 다른 글

6. Influence index plot...  (0) 2022.06.21
2. Residual quantile-comparison plot...  (0) 2022.06.21
4. Added-variable plots...  (0) 2022.06.20
3. Component + residual plots...  (0) 2022.06.20
7. Effect plots...  (0) 2022.03.09

모델 > 그래프 > 추가-변수 그림...

Models > Graphs > Added-variable plots...

Linux 사례 (MX 21)

'모델 > 그래프 > 추가-변수 그림...' 메뉴 기능은 데이터셋이 활성화되고, 분석 모형이 만들어진 이후 사용할 수 있다. carData 패키지의 Prestige 데이터셋을 이용하여 연습해보자.



먼저, Prestige 데이터셋을 활성화 시키자. '데이터 > 패키지에 있는 데이터 > 첨부된 패키지에서 데이터셋 읽기...' 메뉴 기능을 선택하고, 다음 화면에서 carData 패키지에 포함된 데이터셋들 중에서 Prestige를 찾아서 선택한다. 그러면, R Commander 상단의 <활성 데이터셋 없음> 버튼이 'Prestige'로 바뀐다.



Prestige 데이터셋을 이용하여 LinearModel.1 모형을 만든다. '통계 > 적합성 모델 > 선형 모델...' 메뉴 기능을 이용할 수 있다.

LinearModel.1 <- lm(prestige ~ education + income, data=Prestige)
summary(LinearModel.1)

LinearModel.1 모형이 활성화된 이후, '모델 > 그래프 > 추가-변수 그림...' 메뉴 기능을 선택하면 아래와 같은 하위 화면이 등장한다.

Linux 사례 (MX 21)

기본 설정으로 추천된 사항들을 그대로 사용하자. 예(OK) 버튼을 누른다.

avPlots(LinearModel.1, id=list(method="mahal", n=2))

Linux 사례 (MX 21)


회귀선에서 멀리 떨어져 있다고 추천된 2개의 사례들을 Prestige 데이터셋에서 제거해보자. general.managers가 중복되기 때문에 모두 3개의 사례가 삭제된다. 사례 삭제는 R Commander 상단에 있는 <데이터셋 편집하기> 버튼을 누르고 해당 사례를 찾아 삭제하는 방식을 취했다.



LinearModel.2 <- lm(prestige ~ education + income, data=Prestige)
summary(LinearModel.2)

Linux 사례 (MX 21)

앞서 만든 LinearModel.1과 비교해보자.

Linux 사례 (MX 21)

avPlots() 함수를 이용하여 새롭게 만든 LinearModel.2의 실제 회귀계수를 앞서 만든 그래프와 비교해보자.

Linux 사례 (MX 21)

'Models > Graphs' 카테고리의 다른 글

6. Influence index plot...  (0) 2022.06.21
2. Residual quantile-comparison plot...  (0) 2022.06.21
5. Influence plot...  (0) 2022.06.21
3. Component + residual plots...  (0) 2022.06.20
7. Effect plots...  (0) 2022.03.09

모델 > 그래프 > 성분 + 잔차 그림...

Models > Graphs > Component + residual plots...

Linux 사례 (MX 21)

데이터셋이 활성화되고 통계적으로 분석된 모형이 만들어진 경우, '모델 > 그래프 > 성분 + 잔차 그림...' 메뉴 기능을 사용할 수 있다. carData 패키지의 Prestige 데이터셋을 이용하여 연습해보자.



먼저 Prestige 데이터셋을 활성화 시킨다. '데이터 > 패키지에 있는 데이터 > 첨부된 패키지에서 데이터셋 읽기...' 메뉴 기능을 통해서 carData 패키지에서 Prestige 데이터셋을 찾아서 선택하면 된다. 그러면, R Commander 상단의 <활성 데이터셋 없음> 버튼이 'Prestige'로 바뀐다.



Prestige 데이터셋을 이용하여 LinearModel.1, LinearModel.2 라는 두 개의 모형을 차례로 만든다. '통계 > 적합성 모델 > 선형 모델...' 메뉴 기능을 이용할 수 있다.



LinearModel.1 <- lm(prestige ~ education + log(income), data=Prestige)
summary(LinearModel.1)
LinearModel.2 <- lm(prestige ~ education + income, data=Prestige)
summary(LinearModel.2)

그리고 두 모형의 '성분 + 잔차 그림...'을 차례로 만든다. 먼저 R Commander 상단의 <모델: LinearModel.1> 을 선택한 후, '모델 > 그래프 > 성분 + 잔차 그림...' 메뉴 기능을 선택한다.



crPlots(LinearModel.1, smooth=list(span=0.5))

Linux 사례 (MX 21)

crPlots(LinearModel.2, smooth=list(span=0.5))

Linux 사례 (MX 21)

'Models > Graphs' 카테고리의 다른 글

6. Influence index plot...  (0) 2022.06.21
2. Residual quantile-comparison plot...  (0) 2022.06.21
5. Influence plot...  (0) 2022.06.21
4. Added-variable plots...  (0) 2022.06.20
7. Effect plots...  (0) 2022.03.09

모델 > 그래프 > 효과 그림...

Models > Graphs > Effect plots...

Linux 사례 (MX 21)

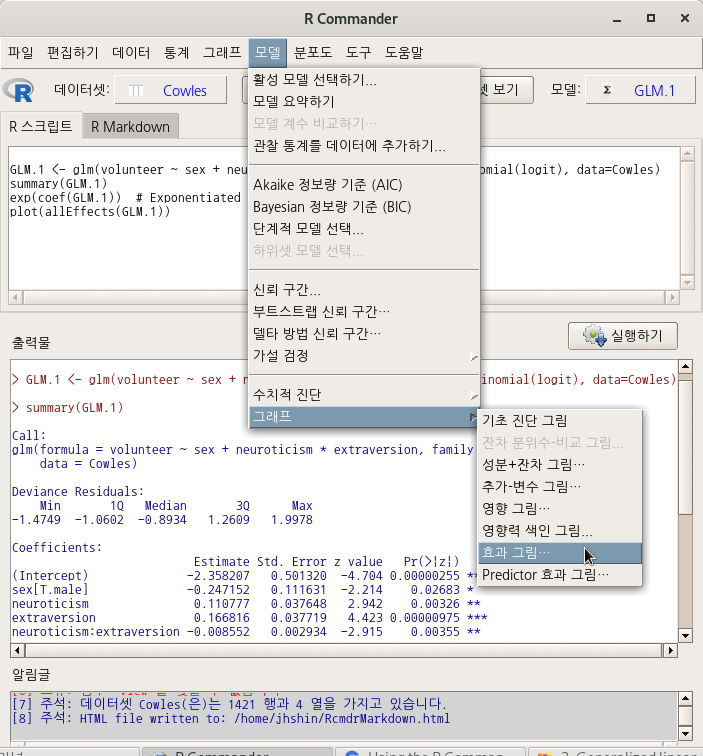

'모델 > 그래프 > 효과 그림...' 기능은 미리 모델이 만들어져야 이용할 수 있다. 만들어진 모델은 아래와 같이 R Commander 상단에서 확인할 수 있다. carData 패키지의 Cowles 데이터셋으로 만든 GLM.1 모델을 활용하는 것이다.

Linux 사례 (MX 21)

<모델 효과 그림(들)> 창 중간에 있는 <예측변수 (하나 이상 선택)> 기능에서 sex, neuroticism, extraversion 세 변수를 모두 선택해보자.

Linux 사례 (MX 21)

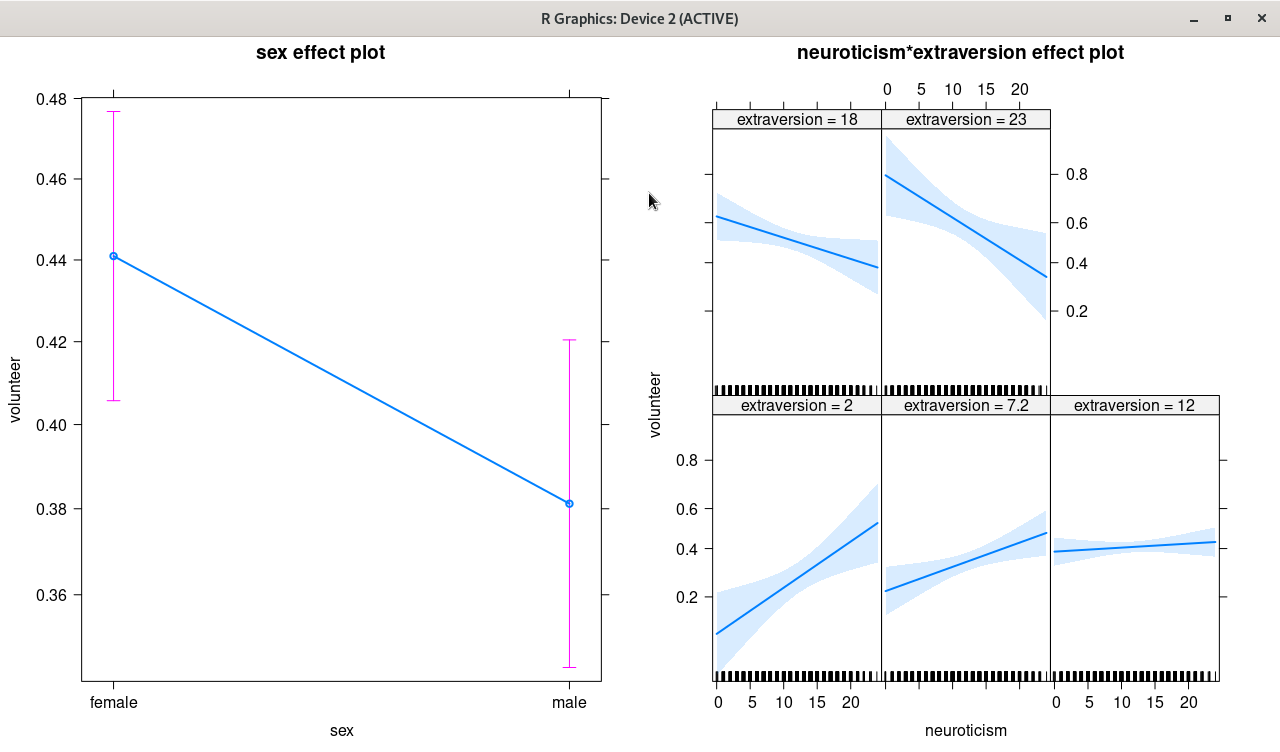

plot(allEffects(GLM.1))

Linux 사례 (MX 21)


carData 패키지의 Prestige 데이터셋을 이용하여 연습해보자. 아래와 같이 prestige (직업의 사회적 권위)에 대한 education (교육연수), income (연수입), women (여성 참여율)의 영향력을 type (직업유형)별로 살펴보는 모델을 만들었다고 가정하자.

data(Prestige, package="carData")
LinearModel.1 <- lm(prestige ~ education + income + women + type, data=Prestige)
summary(LinearModel.1)

아래와 같이 LinearModel.1의 요약 정보가 출력될 것이다.

Linux 사례 (MX 21)

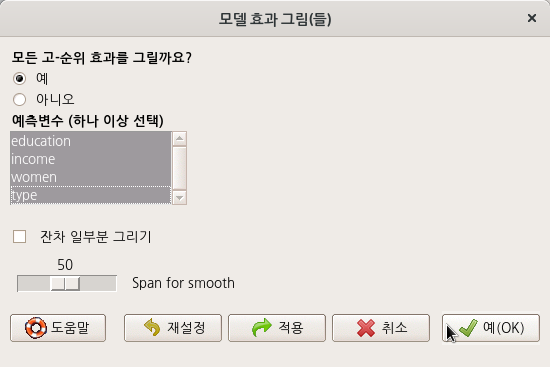

이러한 LinearModel.1의 효과 그림을 시각화 할 수 있다. <모델 효과 그림(들)> 창의 <예측변수(하나 이상 선택)> 기능에서 네개의 변수를 모두 선택해보자. 그리고 예(OK) 버튼을 누른다.

Linux 사례 (MX 21)

plot(allEffects(LinearModel.1))

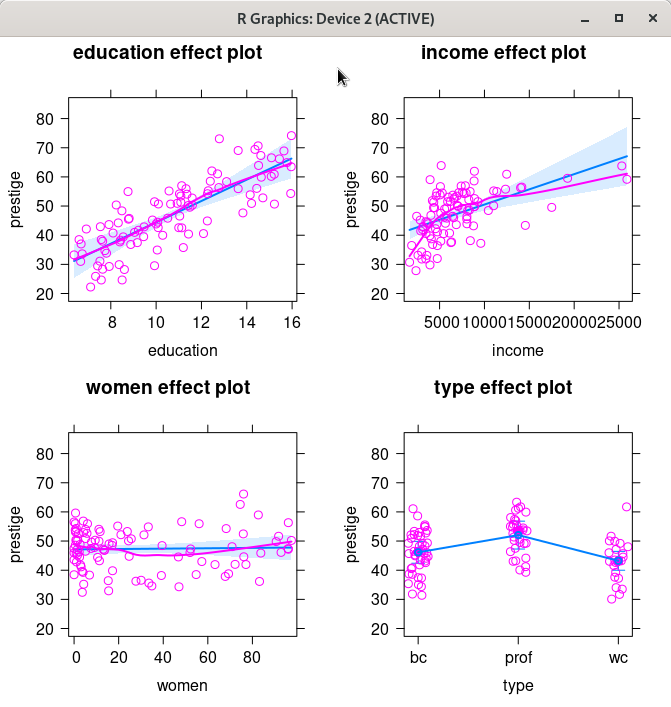

아래와 같이 그래픽 장치 창에 선택된 변수 네개의 효과 그림이 등장할 것이다.

Linux 사례 (MX 21)

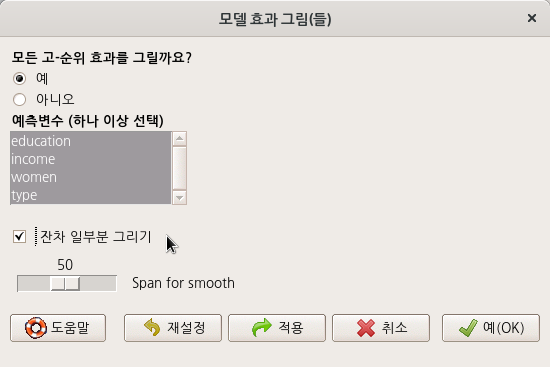

한편, <잔차 일부분 그리기> 기능을 선택해보자.

Linux 사례 (MX 21)

그래픽 장치 창에 잔차들이 플롯으로 표시된다. 표시된 잔차의 분포를 보면서 추가로로 통찰력을 키울 수 있다.

Linux 사례 (MX 21)
